Unterfangung Hoteltrakt
Ausführung: 2008
Baukosten Unterfangung und Nagelwand Fr. 200’000.-
Projektierung und Bauleitung durch:
Andreas Stämpfli
Objektbeschrieb:
Die Hotelerweiterung wurde unmittelbar an den bestehenden Hoteltrakt angebaut und ragt bis 6.00 m unter den bestehenden Fundamenthorizont. Eine 13.00 m lange Fassade und ein 4.00 x 4.00 m grosses Einzelfundament mussten unterfangen werden.
Baugrund:
Der Baugrund besteht aus einer dicht gelagerten Moräne (siltig, feinsandiger Kies und toniger Silt) und im unteren Bereich aus einer stark verwitterten Rauhwacke.
Unterfangungssystem:

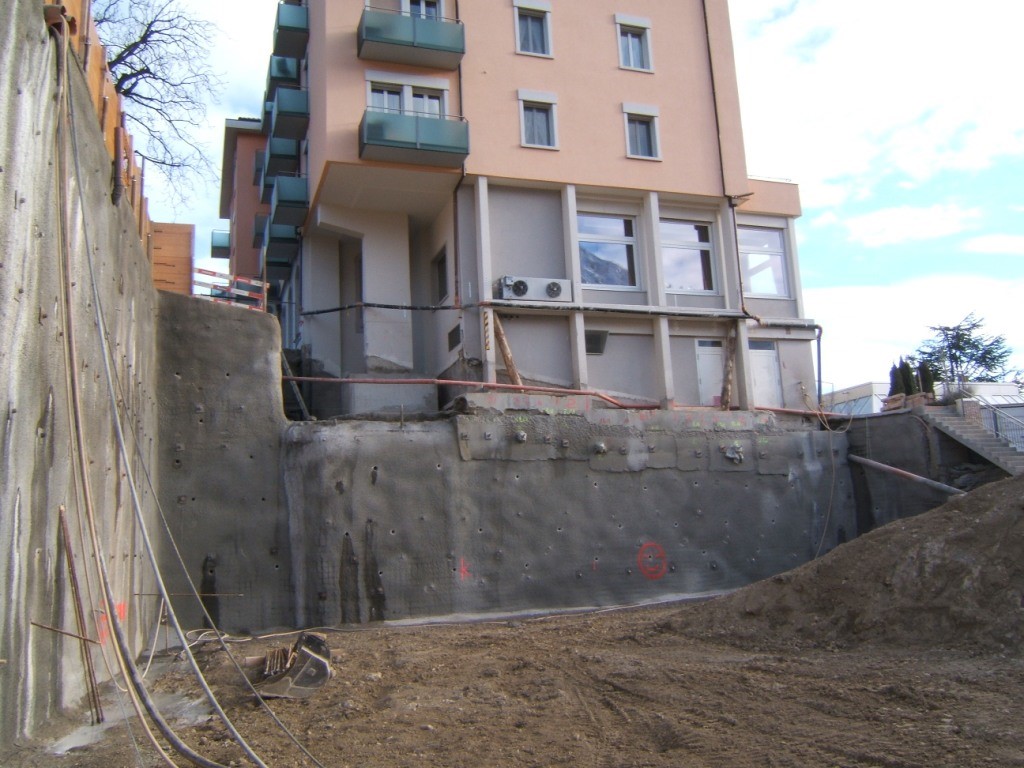

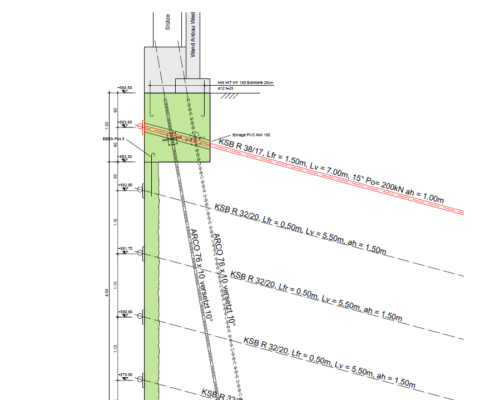

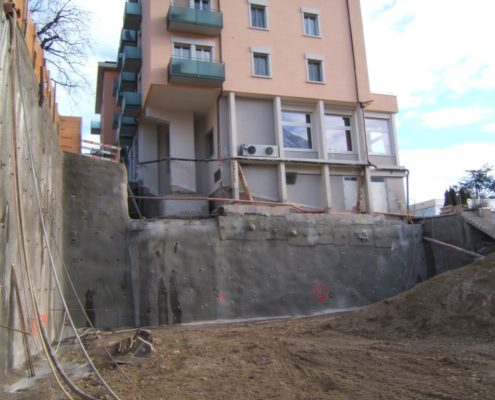

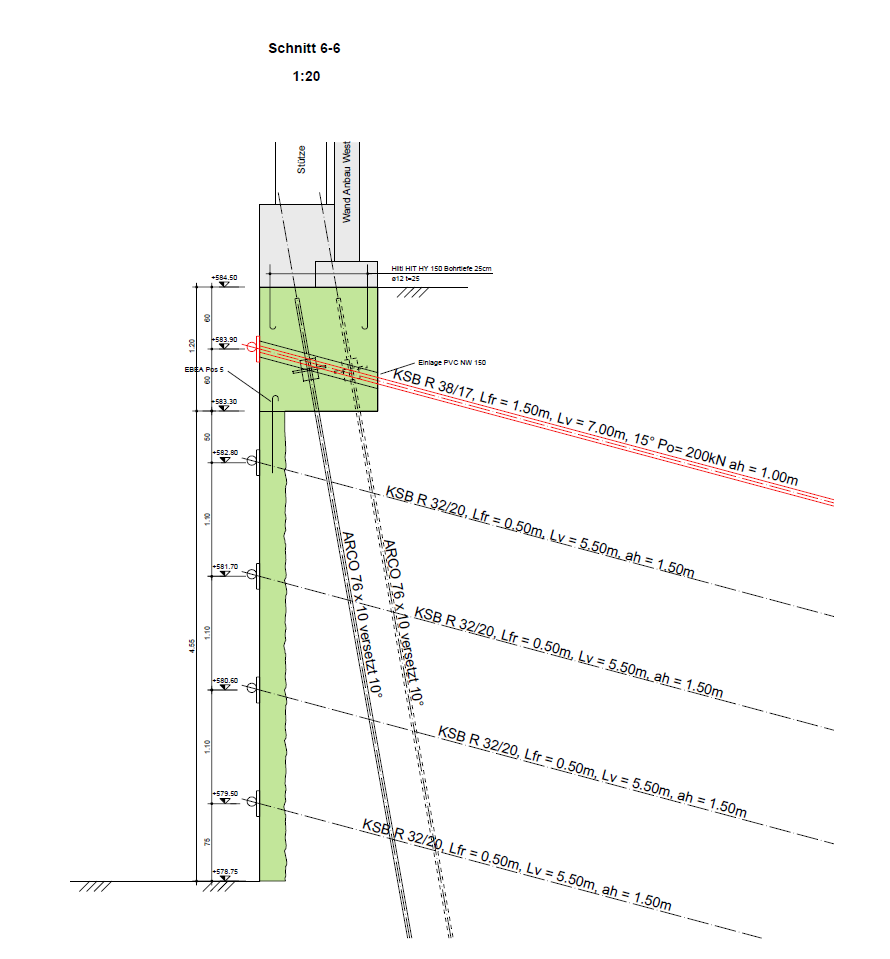

Die Unterfangung besteht aus Mikropfählen und vorgespannten Nägeln. Die Krafteinleitung aus der Fundation erfolgt in einem Ortbetonriegel. Unterhalb des Ortbetonriegels wird der anstehende Baugrund mit einer vernagelten Spritzbetonwand gestützt. Entstandene Deformationen am Hoteltrakt < 5 mm
Architekt:
J. Höhn + Partner Architekten AG
Herr B. Steffen, Tel. 033 327 27 10
